精焊科技(jì )YAG激光焊接機 技(jì )術參數:

型号 LWY50C JH-150C JH-300C
激光類型/波長 固體/1064nm 固體/1064nm 固體/1064nm
光纖分光數 1路 1-3路 1-4路
工作物質 Nd:YAG Nd:YAG Nd:YAG
諧振腔體 棒(晶九或東駿),φ6×130
氙燈 上海采為
棒(晶九或東駿),φ7×130
氙燈 上海采為
棒(晶九或東駿),φ8×155
氙燈 上海采為
光纖 300um(标配) 200um(可選) 300um(标配) 200um(可選) 400um(标配) 300um(可選)
光纖長度 5m(标配) 10m(可選) 5m(标配) 10m(可選) 5m(标配) 10m(可選)
輸出功率(W) 50W 150W 300W
單點最大能量(J) 40J 50J 70J
脈沖重複頻率 0Hz≤F≤100Hz 0Hz≤F≤100Hz 0Hz≤F≤100Hz
脈沖寬度 0.5-20ms連續可調 0.5-20ms連續可調 0.5-20ms連續可調
最小聚焦光斑直徑 0.2~0.4mm 0.3~0.6mm 0.3~0.6mm
準直鏡頭 F=100(标配) F=120、 F=180(可選) F=100(标配) F=120、 F=180(可選) F=100(标配) F=120、 F=180(可選)
聚焦鏡頭 F=120(标配) F=100、F=150(可選) F=120(标配) F=100、 F=150(可選) F=120(标配) F=100、 F=150(可選)
冷卻方式 1HP一體式冷水機 2HP一體式冷水機 3HP一體式冷水機
系統供電 三相五線380V AC 50Hz 3KVA 三相五線380V AC 50Hz 6KVA 三相五線380V AC 50Hz 12KVA
環境要求 溫度15~35°C,濕度≤70% 溫度15~35°C,濕度≤70% 溫度15~35°C,濕度≤70%
三軸行程(X*Y*Z) 400mm*300mm*200mm 400mm*300mm*200mm 400mm*300mm*200mm
位置重複精度 ±0.05 mm ±0.05 mm ±0.05 mm
整體外形 主機:1150mm×530mm×1020mm
工作台:850mm×1358mm×1755mm
主機:1180mm×650mm×1045mm
工作台:850mm×1358mm×1755mm
主機:1330mm×650mm×1045mm
工作台:850mm×1358mm×1755mm
備注:本公司保留對上述參數更改的權利。若您對機器有特殊要求,我們可專門定制,歡迎來電138-2695-5394洽談。

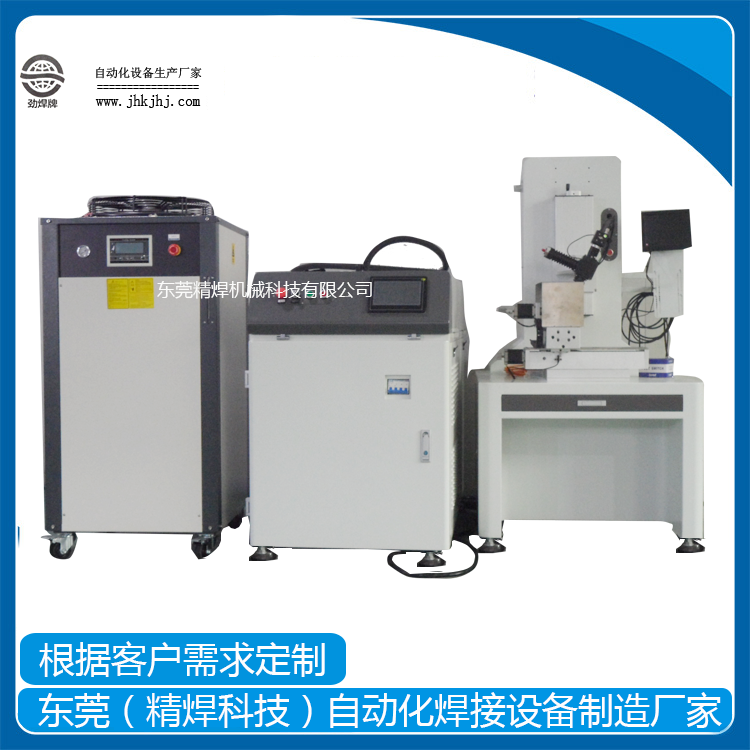

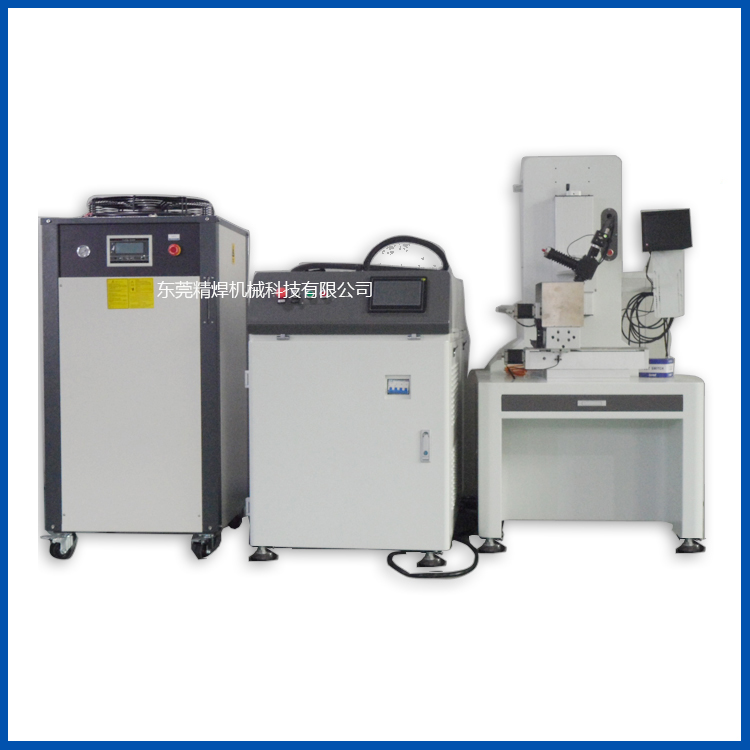

YAG激光焊接機設備展示

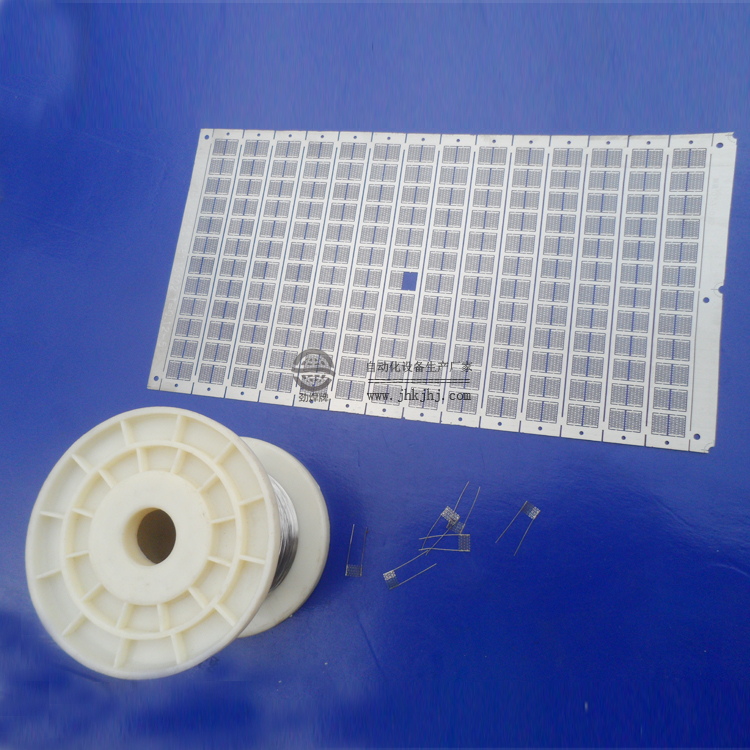

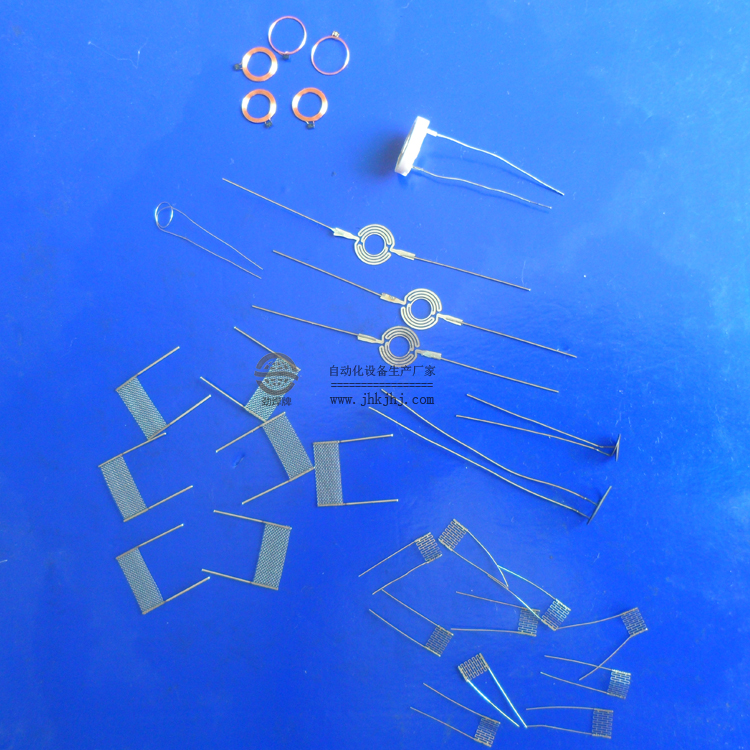

YAG激光焊接機焊接樣品

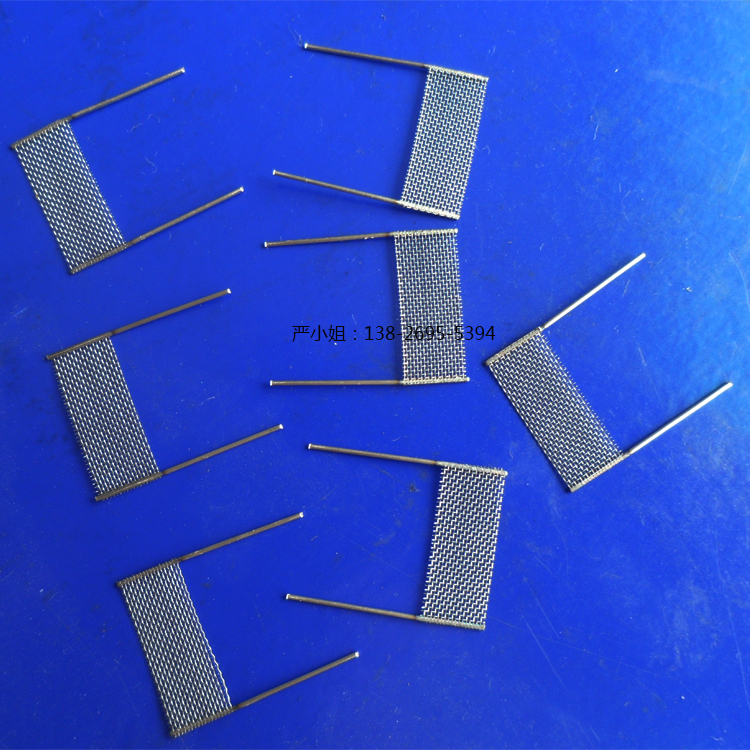

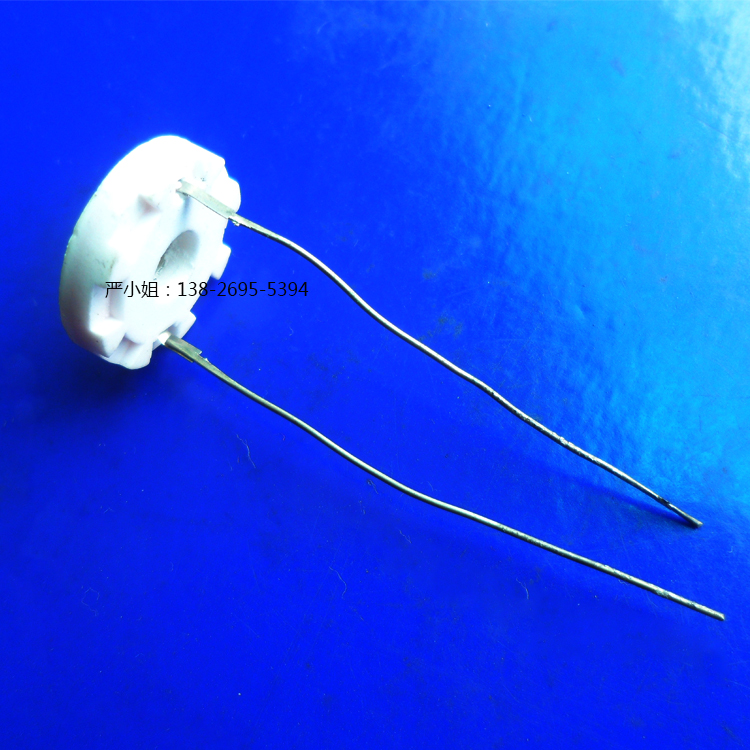

YAG激光焊接機焊接樣品

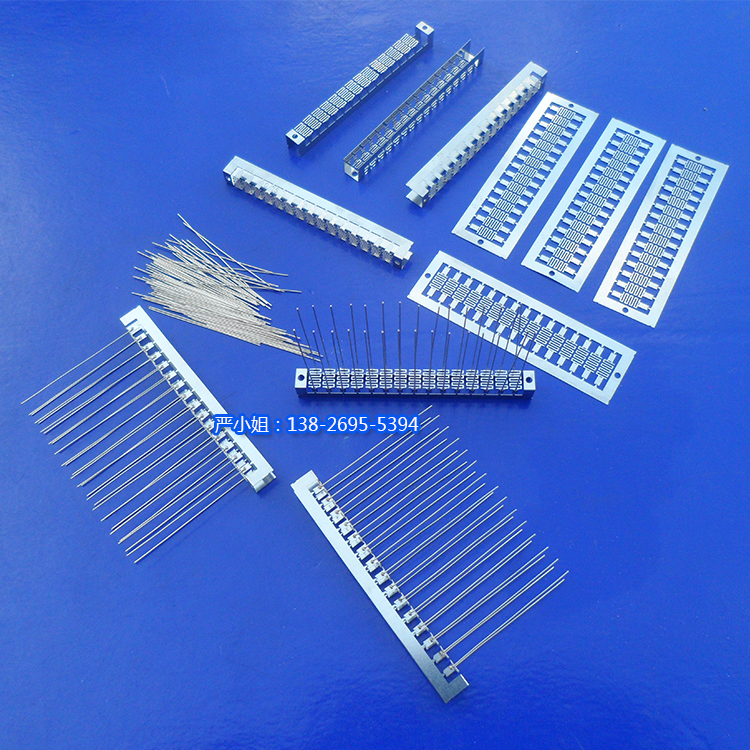

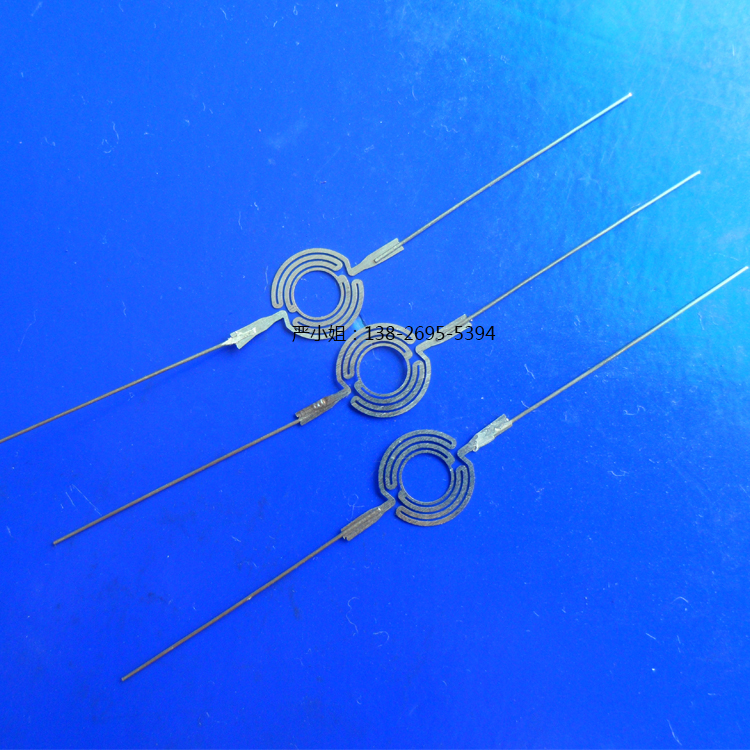

YAG激光焊接機焊接樣品

YAG激光焊接是用高能脈沖激光對工件實施焊接,它以脈沖氙燈作為泵浦源,以ND:YAG作為産生激光工作物質。激光電源首先将脈沖氙燈預燃,通過激光電源對脈沖氙燈放電,使氙燈産生一定頻率和脈寬的光波,光波經聚光腔照射激光晶體,從而激發晶體産生激光,再經過諧振腔後産生波長為1064nm的脈沖激光,激光經過光纖傳輸、聚焦後輻射至工件表面,使工件局部熔化實現焊接。具體優勢如下:

1、可對工件進行點焊、對接焊、疊焊、密封焊。
2、焊接速度快,深寬比高,焊接過程熱影響區小,變形小。
3、焊縫平整、美觀,焊後無需或隻需簡單處理。
4、可集成多光束焊接,實現能量分光、時間分光。
5、集成能量負反饋激光能量控制技(jì )術,實現焊接效果從始至終的一緻性。
