精焊500W光纖激光焊接機參數
型号 |
JH-500W |
激光波長 |
1064nm |
輸出光功率 |
500W |
大脈沖能量 |
90J |
大峰值功率 |
8KW |
脈寬 |
0.3-15ms |
脈沖重複頻率 |
1—100HZ |
焊接熔深(不鏽鋼304) |
2.5mm |
焊接熔深(碳鋼闆) |
2.5mm |
焊接熔深(純鋁) |
1.7mm |
焊接熔深(紫銅) |
1.7mm |
焊接熔深(黃銅) |
1.7mm |
焊接熔深(鎳) |
1.7mm |
單位時間連續脈沖寬度(1s) |
200ms/s |
分光方式 |
精密能量分光或高速時間分光 |
閉環反饋控制方式 |
任意波形實時控制功率負反饋 |
能量波動性 |
<±3% |
分光光纖路數 |
≤4(标準單光路) |
瞄準定位方式 |
激光二極管紅光指示(CCD選配) |
冷卻方式 |
外置冷水機(自帶内循環) |
設備功耗 |
18KW |
電力要求 |
AC380V±15% 50/60Hz |
主機尺寸 |
1460*660*1080mm |

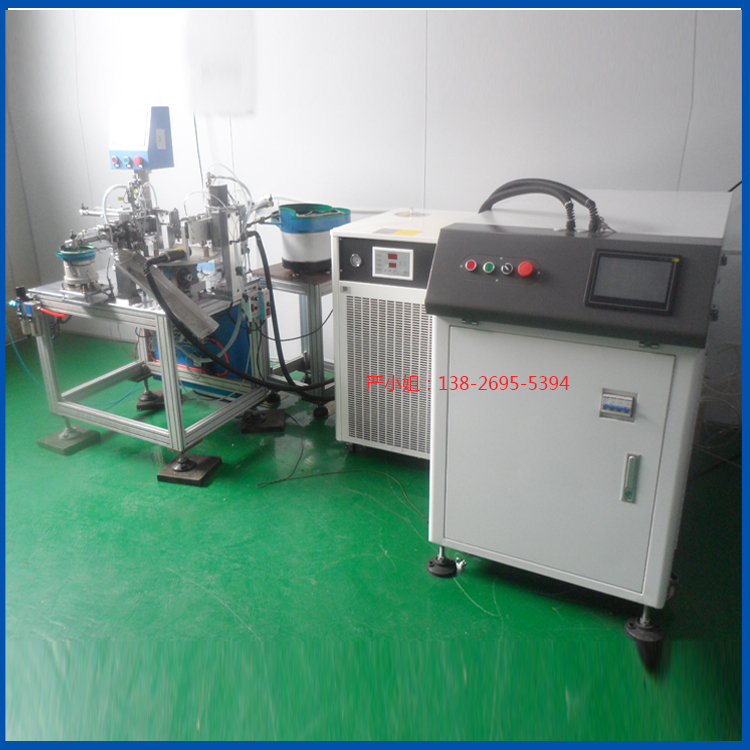

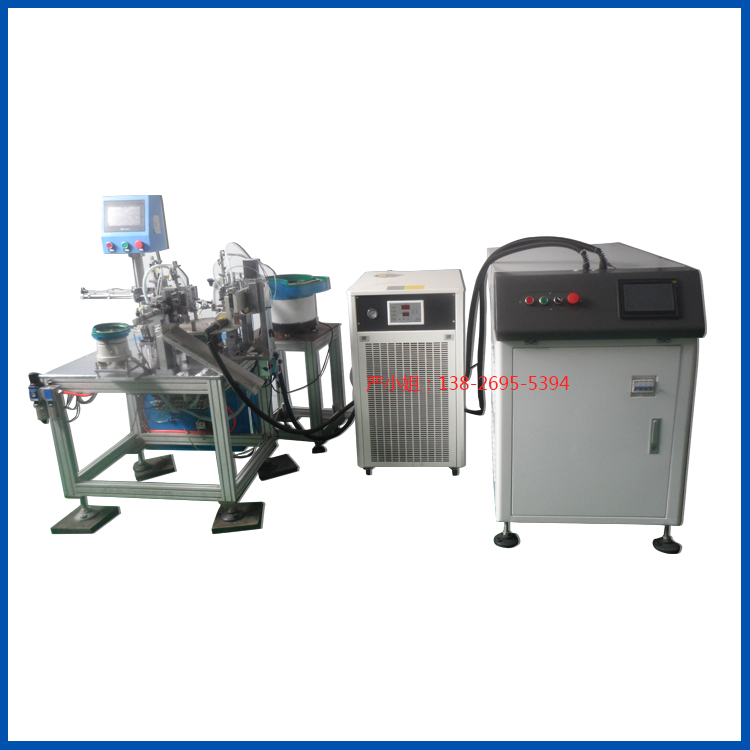

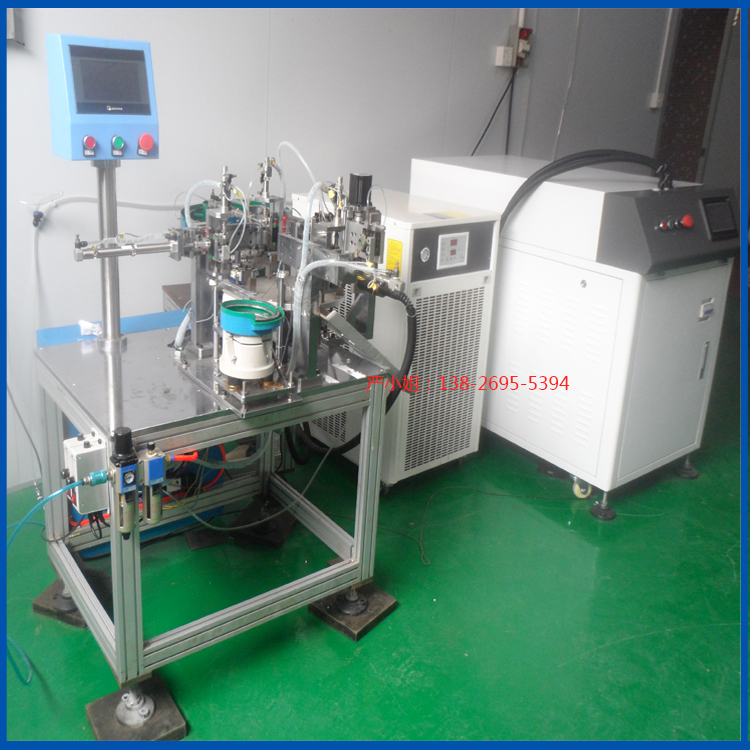

光纖傳輸激光焊接機是将高能激光束耦合進入光纖,遠距離傳輸後,通過準直鏡準直為平行光,再聚焦于工件上實施焊接的一種激光焊接設備。對焊接難以接近的部位,施行柔性傳輸非接觸焊接,具有更大的靈活性。光纖傳輸激光焊接機激光束可實現時間和能量上的分光,能進行多光束同時加工,為更精密的焊接提供了條件。
工作環境要求
環境溫度要求在5-40℃之間,要求裝空調。
濕度要求為40%-80%。無結露,應該安裝除濕機。
供電電網要求:220V;50Hz
供電電網波動:±5%,電網地線符合國際要求。電壓振幅5%以上的地區,應加裝自動穩壓、穩流裝置。
安裝設備附近應無強烈電磁信号幹擾。安裝地周圍避免有無線電發射站(或中繼站)。
地基振幅:小于50um;振動加速度:小于0.05g。避免有大量沖壓等機床設備在附近。
設備空間要求要保證無煙無塵,避免金屬抛光研磨等粉塵嚴重的工作環境。
氣壓:86-106kpa。某些環境應裝防靜電地闆,加強屏蔽
